SM-ESF-7/125掺铒光纤
Coherent/Nufern公司ESF-7/125是高铒离子掺杂的光纤，1530nm处的峰值吸收可达55dB/m，具有高的转换效率, Coherent/Nufern公司采用特有的技术设计的高掺铒光纤在关键的光谱特性指标方面具有业界领先水平。 其中PM-ESF..
Coherent/Nufern公司ESF-7/125是高铒离子掺杂的光纤，1530nm处的峰值吸收可达55dB/m，具有高的转换效率, Coherent/Nufern公司采用特有的技术设计的高掺铒光纤在关键的光谱特性指标方面具有业界领先水平。 其中PM-ESF-7/125为Panda型保偏掺铒光纤。SM-ESF-7/125非保偏型高掺铒光纤适用于那些不需要线偏振输出的应用领域，该光纤同时具有光敏性。
|
参数
|
单位
|
指标
|
|
|
型号
|
|
SM-ESF-7/125
|
PM-ESF-7/125
|
|
工作波长（一般情况下）
|
nm
|
C-band, L-band
|
C-band, L-band
|
|
MFD @ 1550nm
|
um
|
8.8±1.0
|
8.8±1.0
|
|
MFD @ 1620nm
|
um
|
9.1±1.0
|
9.1±1.0
|
|
二阶模式截止波长
|
nm
|
1460±60
|
1460±60
|
|
峰值吸收近1530nm
|
dB/m
|
55±5
|
55±5
|
|
普通串扰 @1300nm
|
dB
|
-
|
< -35dB/4m
|
|
双折射
|
B
|
-
|
≥3.5x10-4
|
|
数值孔径
|
NA
|
0.15
|
0.15
|
|
包层直径
|
um
|
125±1.5
|
125±1.5
|
|
涂覆层直径
|
um
|
245±15
|
245±15
|
|
纤芯/包层同心度偏差
|
um
|
≤0.5
|
≤0.5
|
|
包层/涂覆层偏差
|
um
|
≤5
|
≤5
|
|
强度测试水平
|
kpsi
|
≥100 (0.7GN/m2)
|
≥100 (0.7GN/m2)
|
|
涂覆层材料
|
|
UV Cured Dual Acrylate
|
|
|
工作温度
|
℃
|
-40 ~ +85
|
|

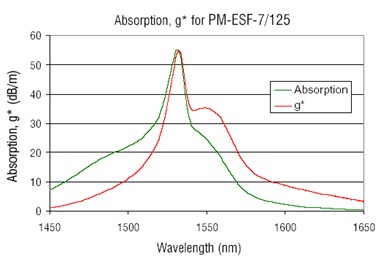

性能展示：
SM-ESF-7/125 和 PM-ESF-7/125光纤对泵浦的吸收典型值：
|
泵浦波长(nm)
|
典型吸收值(dB/m)
|
泵浦波长(nm)
|
典型吸收值(dB/m)
|
|
971
|
13.9
|
1470
|
13.5
|
|
972
|
15.3
|
1480
|
17.0
|
|
973
|
16.2
|
1490
|
19.7
|
|
974
|
17.6
|
1500
|
22.1
|
|
975
|
20.5
|
1510
|
25.5
|
|
976
|
24.0
|
1520
|
32.7
|
|
977
|
28.0
|
1530
|
53.9
|
|
978
|
31.6
|
1532
|
55.0
|
|
979
|
32.4
|
1540
|
29.7
|
|
980
|
29.4
|
1550
|
24.5
|
|
981
|
25.2
|
1560
|
17.3
|
|
982
|
22.2
|
1570
|
9.19
|
|
983
|
20.7
|
1580
|
4.92
|
主要特性:
- Panda型应力区结构提高双折射-出色的光学性能和一致性
- 高铒离子掺杂浓度-能够实现短光纤长度器件
- 高转换效率-泵浦功率利用效率更高
- 单模/保偏型可选-满足不同应用领域需求
应用领域:
- 光纤放大器/保偏光纤放大器
- 超短脉冲光纤激光器
- 光纤激光器
- 线偏振输出光纤激光器
