600um芯径光束传输光纤 BD-S600/660/720-STN
Coherent/Nufern公司光束传输用NuBEAM特种折射率阶跃型多模光纤，用来服务光纤耦合半导体激光器，单管激光器（Single Emitter）光纤耦合以及二极管激光到光纤的耦合传输市场，功率传送光纤（Power Delivery Fiber）..

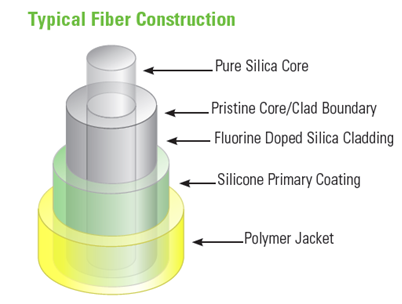

Coherent/Nufern公司光束传输用NuBEAM特种折射率阶跃型多模光纤，用来服务光纤耦合半导体激光器，单管激光器（Single Emitter）光纤耦合以及二极管激光到光纤的耦合传输市场，功率传送光纤（Power Delivery Fiber）和市场上绝大多数用于激光功率传输的光纤兼容。 该系列光纤拥有600um纤芯直径，数值孔径NA为0.22，720um的包层直径，有机硅（Silicone）涂层以及一层透明的尼龙缓冲层。 该系列光纤还可以提供Nufern特有的NoCOAT-FA低折射率掺氟涂层用于限制功率在光纤波导内传输；或者提供聚酰亚胺涂覆层适合高功率的应用。其它的包层直径和不同的数值孔径可以按照要求提供。
|
参数
|
单位
|
指标
|
|
产品编码
|
BD-S600/660/720-STN
|
|
|
工作波长（普通情况下）
|
nm
|
700-2200
|
|
纤芯数值孔径
|
NA
|
0.220±0.020
|
|
氢氧根离子水平
|
OH
|
低
|
|
纤芯直径
|
um
|
612.0±12.0
|
|
纤芯类型
|
纯硅芯
|
|
|
包层直径
|
um
|
680±20
|
|
第二包层直径
|
um
|
735±15
|
|
第一缓冲层直径
|
um
|
900±25
|
|
第一缓冲层材料
|
有机硅(silicone)
|
|
|
第二缓冲层直径
|
um
|
1100±55
|
|
第二缓冲层材料
|
透明Nylon
|
|
|
强度测试水平
|
kpsi
|
≥100 (0.7GN/m2)
|
|
短期弯曲半径
|
mm
|
≥37
|
|
长期弯曲半径
|
mm
|
≥110
|
技术指标说明：
- 缓冲层要求：第一缓冲层为有机硅（Silicone），第二缓冲层为透明的尼龙（Transparent Nylon)
- 纤芯-OH水平：低
- 匹配或者包层凹陷型折射率额分布：包层凹陷型
- 特殊纤芯掺杂：纯硅纤芯 Pure Silica Core
主要特性：
- 坚固可靠的工业标准级设计--和绝大多数光纤级联系统兼容
- 出色的几何尺寸一致性和纤芯/包层同心度-易于组装和连接
- 超净环境光纤拉丝-消除涂覆层“热点”
- 纯硅芯-高抗光损伤
- 确保长期可靠性的关键-全部光纤强度测试>100 kpsi
应用领域：
- 光纤耦合二极管激光器
- 耦合器，泵浦合束器等
- 光束传输光缆
- 光谱学/仪器仪表
