1060-OCT / 1060-OCT-P光纤
Coherent/Nufern公司-OCT系列选择截止波长单模光纤是针对光学相干断层扫描（OCT）医疗成像方法进行优化设计的特种单模光纤，这些满足特定应用需要的光纤适合于下一代OCT应用，工作波长包括780nm和1060nm。该系列光纤需要特别出色的一致性，严格苛刻的色散以及纤芯/包层同心度的控制。 该系列光纤是适合用于OCT系统中耦合器（Coupler）的理想光纤，也同时可以用于传统的应用，光纤的强度测试水平超过200kpsi，具有更好的强度，属于NuVIEW系列家族光纤，额外的高性能技术指标能够提高器件的可靠性，严格的技术指标性能保证能够帮助器件生产商提高产品的良率，节约成本。 OCT-P型号产品光纤具有聚酰亚胺涂覆层，小的光纤外径，可以适用于300度的高温。
|
参数 |
单位 |
指标 |
|
|
型号 |
1060-OCT |
1060-OCT-P |
|
|
工作波长 |
nm |
930-1550 |
930-1550 |
|
纤芯数值孔径 |
NA |
0.140 |
0.140 |
|
模场直径MFD（高斯） |
um |
6.0 ± 0.3 @ 980nm 6.4 ± 0.3 @ 1060nm |
6.0 ± 0.3 @ 980nm 6.4 ± 0.3 @ 1060nm |
|
色散@1060nm |
ps/nm-km |
-38 ± 1 |
-38 ± 1 |
|
截止波长 |
nm |
890 ± 30 |
890 ± 30 |
|
纤芯折射率@1060nm |
1.4565 ± 0.0004 |
1.4565 ± 0.0004 |
|
|
纤芯衰减 |
dB/km |
≤ 1.1 @ 1060nm |
≤ 2.0 @ 1060nm |
|
≤ 1.8 @ 980nm |
≤ 2.5 @ 980nm |
||
|
包层直径 |
um |
125.0 ± 0.5 |
125.0 ± 0.5 |
|
纤芯直径 |
um |
5.8 |
5.8 |
|
涂覆层直径 |
um |
245.0 ± 10.0 |
155.0 ± 5.0 |
|
涂覆层同心度 |
um |
< 2.50 |
< 2.50 |
|
纤芯/包层同心度偏差 |
um |
≤ 0.30 |
≤ 0.30 |
|
涂覆层材料 |
UV Cured Dual Acrylate |
热固化聚酰亚胺 |
|
|
工作温度 |
℃ |
-60 ~ +85 |
-60 ~ +300 |
|
短期弯曲半径 |
mm |
≥ 6 |
≥ 12 |
|
长期弯曲半径 |
mm |
≥ 13 |
≥ 25 |
|
强度测试水平 |
kpsi |
≥200 (1.4GN/m2) |
≥100 (0.7GN/m2) |

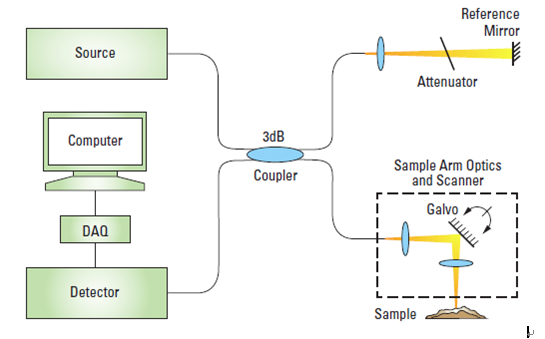

典型OCT系统结构框图：
主要特性：
- 极其严格的色散一致性和控制--满足高性能OCT器件要求
- 非常出色的一致性和纤芯/包层同心度--低损耗熔接，高度的一致性
- 超低损耗--提高整个系统的信噪比SNR
- 更高的强度测试水平-保证光纤在弯曲情况下应用中有更好的可靠性
- OCT-P型聚酰亚胺涂覆层--能够确保高温工作
应用领域：
- OCT医疗成像
- 光纤器件/耦合器
- 泵浦二极管尾纤
- 耦合器（包括WDM）
- 单模掺镱光纤的无源光纤
