Spider2000便携式二维拉曼成像光谱仪采用如海光电自主研发的科研级微型共焦拉曼光谱仪RMS2000作为拉曼内芯，从而使得它拥有高灵敏度、高分辨率、强穿透能力以及较好的抑制荧光干扰能力。优化的光路设计可使得拉曼激光光束在通过长焦显微物镜后最小光斑可达到微米级别，可精确采集微米级样品的拉曼光谱。此外，仪器采用高精度二维自动化移动平台，可实现自动扫描mapping成像功能。
Spider2000便携式二维拉曼成像光谱仪配备专门为拉曼系统设计的物镜，使得激光光斑接近衍射极限，克服了普通拉曼系统中收集拉曼信号的焦面稍高于或稍低于实际最佳焦面的问题，从而提高拉曼光谱质量。

特点列表

• 高灵敏度：最低可检测到0.3%浓度无水乙醇特征峰；
• 高分辨率：6cm^-1@25μm狭缝；
• 高品质物镜，光斑可达微米级；
• 高精度二维自动化平台；
• 强大软件功能：支持mapping自动扫描、数据库识别等功能。

规格说明

其他信息

软件界面

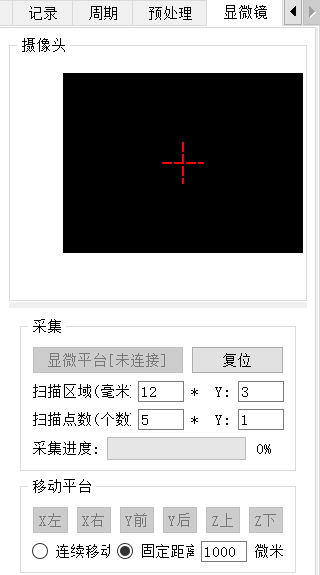

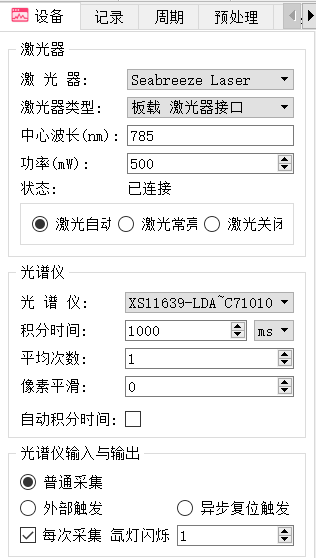

软件操作界面可设置扫描所需条件，如积分时间、激光功率、扫描范围、扫描点数等，各采集参数后即可开始拉曼光谱全自动扫描，如下图所示为软件界面。

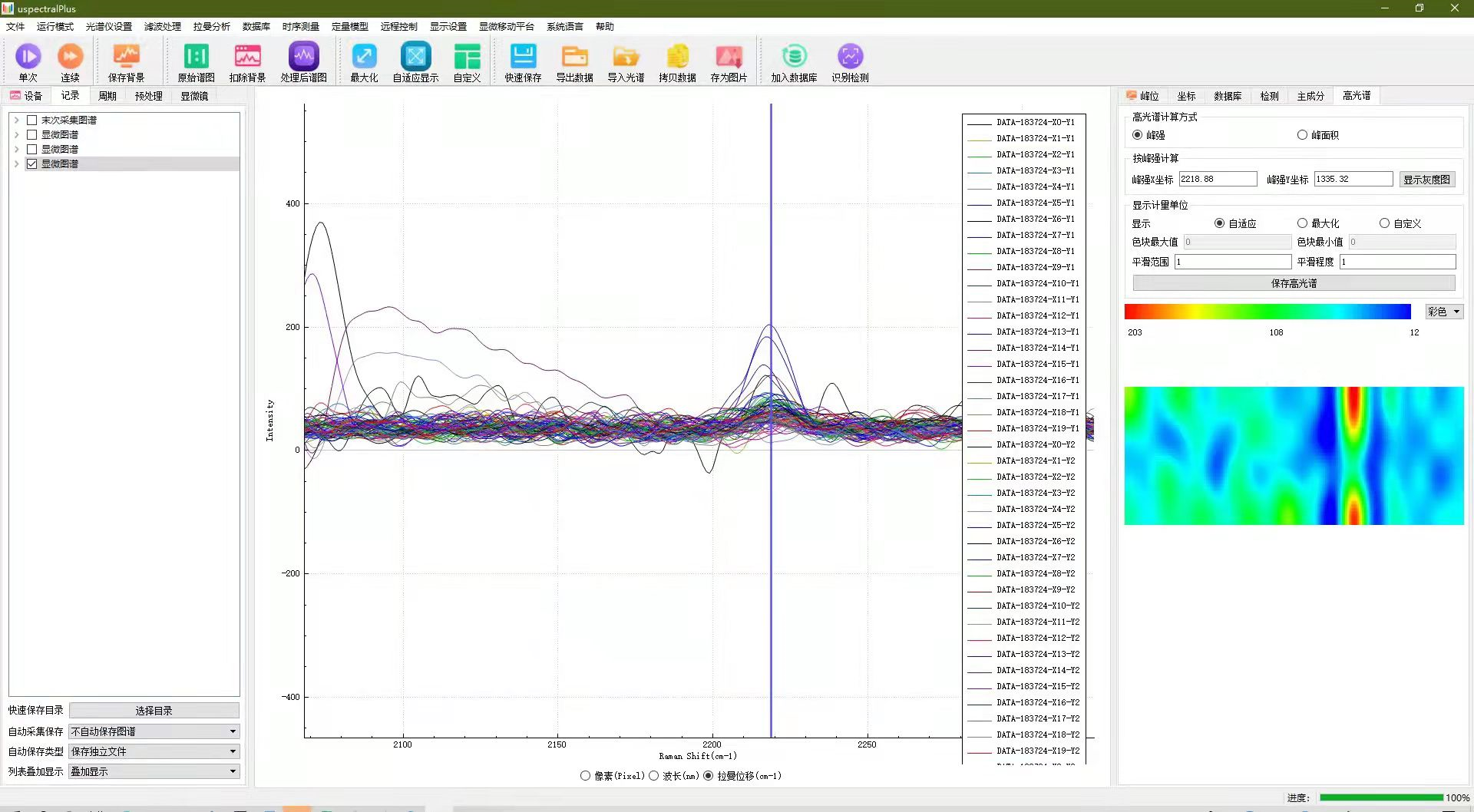

采集完成后所有谱图均显示在视图框中，可供用户随时查看，并且在完采集后，根据应用需求直接从图中选定特征点位置或特定范围，依据该点的强度或峰面积绘制Mapping图像。图像可实时显示。

Mapping扫描成像图

待测样品特征物Mapping图像清晰明确，红色部分即为样品分布位置。整张Mapping图像采集仅需几分钟左右，可实现快样品的快速检测。

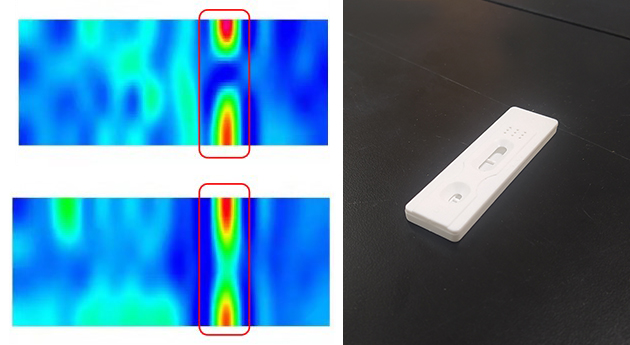

6.1试纸条

扫描范围：1.5mm×30mm

扫描点数：3×10

采集条件：激光功率:50mW；积分时间500ms

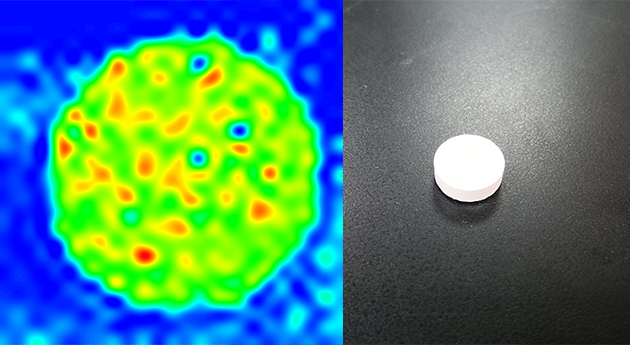

6.2药品粉末

扫描范围：11mm×11mm

扫描点数：25×25

采集条件：激光功率:500mW；积分时间500ms



7光学性能

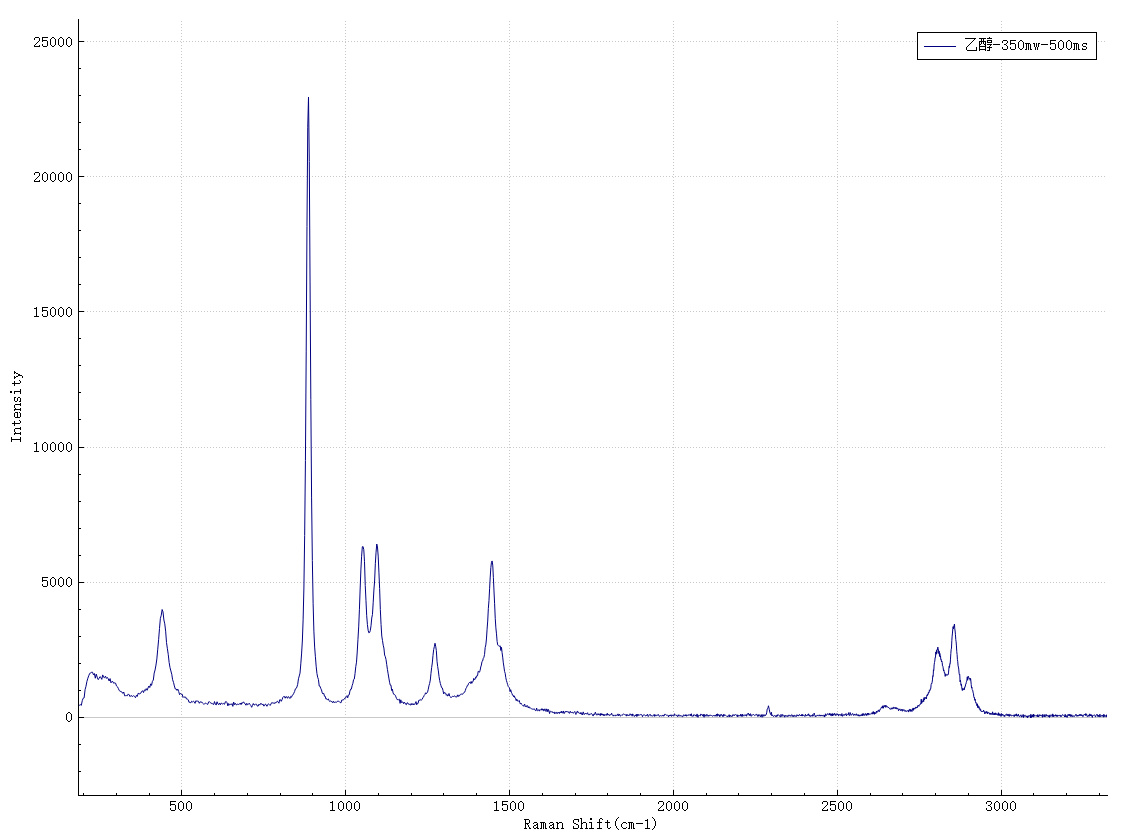

检测条件：无水乙醇，350mw，500ms

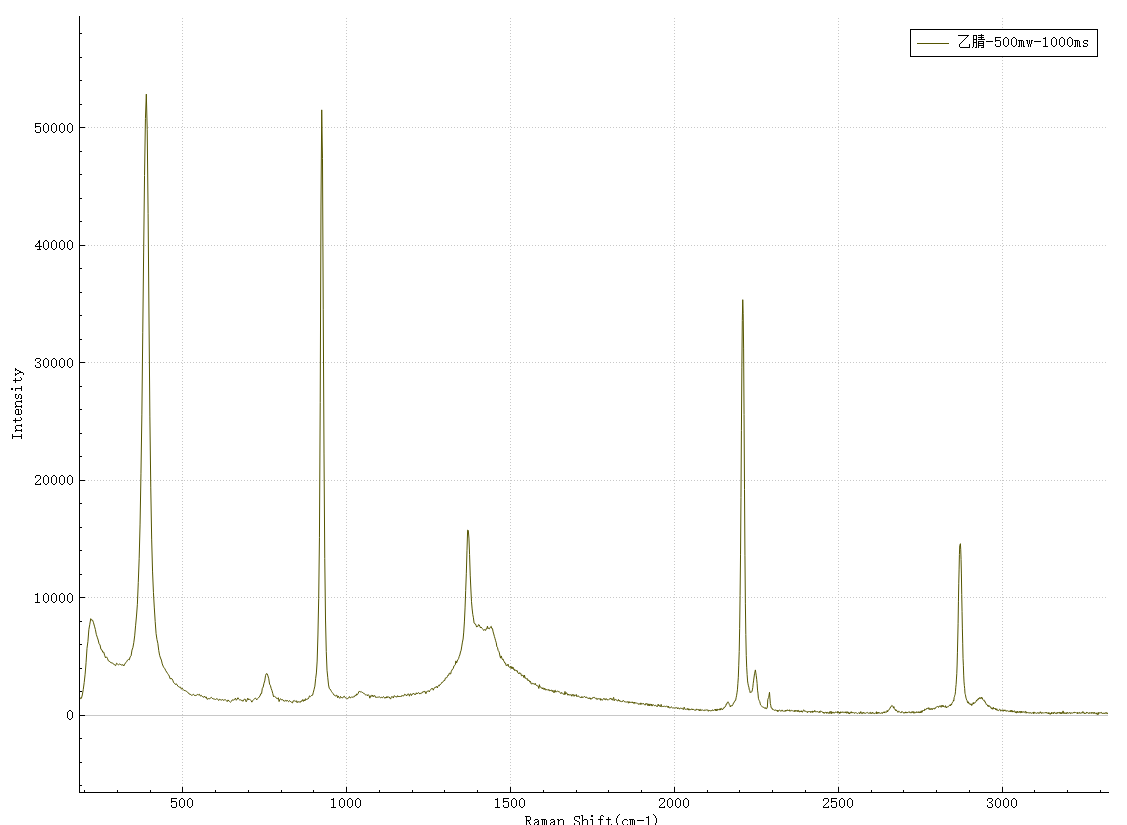

检测条件：乙腈，500mw，1000ms

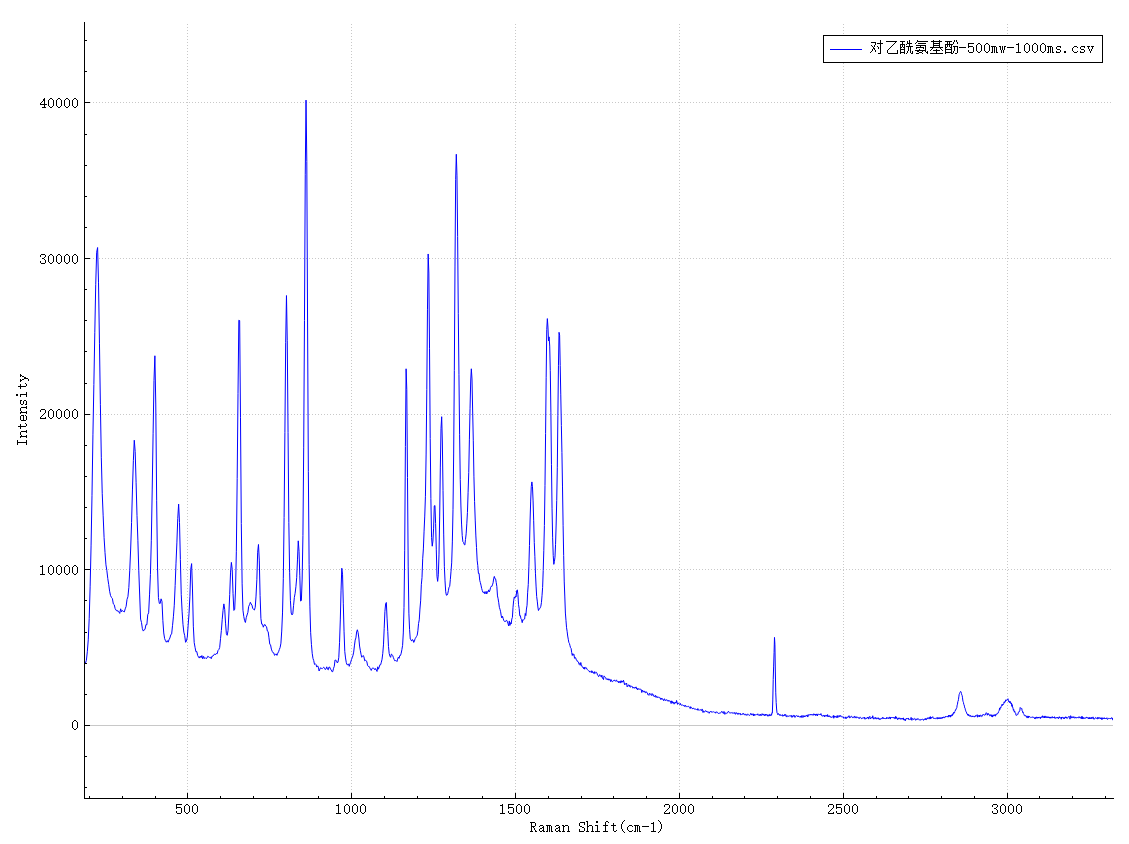

检测条件：对乙酰氨基酚，500mw，1000ms
