摆杆气浮隔振光学平台
SAT系列平台为上海唯宥光电科技最新推出的精密摆杆气浮隔振光学平台，分为台面和支撑腿两个部分。
台面采用精密磨削工艺，平面度达±0.1 mm/600×600 mm²，按照25 mm×25 mm孔距均布M6螺纹孔，方便安..
产品详情
SAT系列平台为上海唯宥光电科技最新推出的精密摆杆气浮隔振光学平台，分为台面和支撑腿两个部分。
台面采用精密磨削工艺，平面度达±0.1 mm/600×600 mm²，按照25 mm×25 mm孔距均布M6螺纹孔，方便安装各类位移台和调整架。
支撑腿拥有整体框架式和独立支撑式两种结构，支撑腿上方采用柔度和阻尼双气室设计，能更好的减小振动。支撑腿带自平衡高度控制阀，可快速恢复平衡高度。
主要参数
|
台面结构
|
三层夹心蜂窝芯结构
|
|
上台面
|
6 mm厚SUS440铁磁不锈钢
|
|
平面度
|
±0.1 mm/600×600 mm²
|
|
蜂窝芯结构
|
0.3 mm薄钢板六边形蜂窝桁架
|
|
下台面
|
6 mm厚SUS440铁磁不锈钢表面PE膜保护
|
|
侧板
|
复合材料宽带阻尼
|
|
螺纹孔
|
25 mm×25 mm阵列均布M6 螺纹孔（英制螺纹可选）
|
|
支撑腿
|
整体焊接式和拼接式
可伸缩式脚轮方便移动
|
|
固有频率
|
1-2 Hz
|

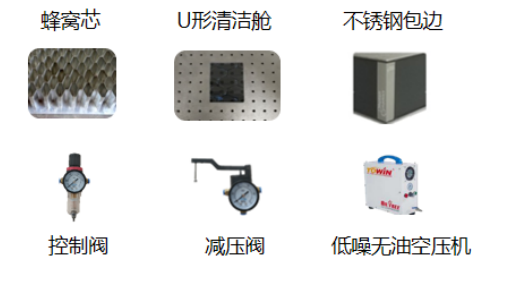

细节说明

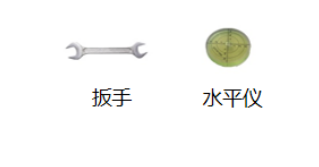

其他配件
常见型号选型表
|
产品型号
|
整体规格（mm）
|
负载能力（kg）
|
|
GS0606-100-SAT-700
|
600×600×800
|
500
|
|
GS0906-100-SAT-700
|
900×600×800
|
500
|
|
GS1008-100-SAT-700
|
1000×800×800
|
500
|
|
GS1208-100-SAT-700
|
1200×800×800
|
500
|
|
GS1509-200-SAT-600
|
1500×900×800
|
800
|
|
GS1510-200-SAT-600
|
1500×1000×800
|
800
|
|
GS1812-200-SAT-600
|
1800×1200×800
|
800
|
|
GS2010-200-SAT-600
|
2000×1000×800
|
800
|
|
GS2012-200-SAT-600
|
2000×1200×800
|
800
|
|
GS2412-200-SAT-600
|
2400×1200×800
|
800
|
|
GS3012-300-SAT-500
|
3000×1200×800
|
1600
|
|
GS3015-300-SAT-500
|
3000×1500×800
|
1600
|
|
GS3515-300-SAT-500
|
3500×1500×800
|
1600
|
|
GS4015-400-SAT-400
|
4000×1500×800
|
2000
|
|
GS4515-400-SAT-400
|
4500×1500×800
|
2000
|
- 台面厚度：常规台面厚度：100/200/300 mm，台面加支撑腿总高度800 mm，可根据实际需求调整。
- 台面重量：100 mm厚约：100 kg/m³；200 mm厚约：120 kg/m³；300 mm厚约：140 kg/m³。
- 台面尺寸：台面最大尺寸为6000×1500，如需更大尺寸，可采用拼接技术。
