Abris-M红外激光观察镜红外观察仪是高性能的图像转换观察镜。其通过将被观测物体所反射或发射的光聚焦到摄像管里而进行观察的，光谱响应范围覆盖270～2000 nm。它体积小，重量轻，结构紧凑，手持式方便自由操作，顶端内螺纹规格为1/4-20，内置一节1.5V 的“AAA”型号电池，也可外接3V 的电源（选购）。通过持续按住其上的按钮来提供所需电源。一旦加上电源，内置的V 电池将产生16-18 KV 的高压，足以加速电子图像到输出屏处。输出的绿色的荧光（波长550 nm）可以通过调整目镜看到。

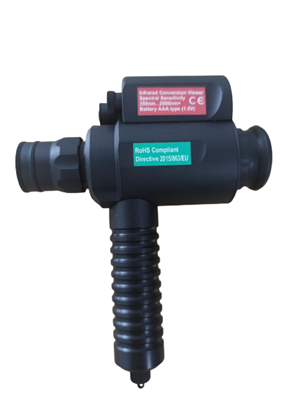

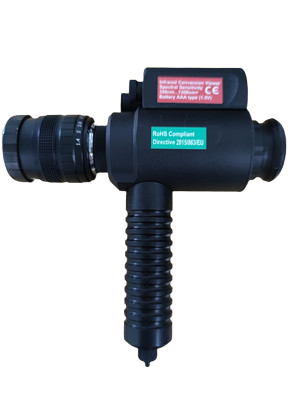

                                  Abris-M version 1                                                              Abris-M version 2

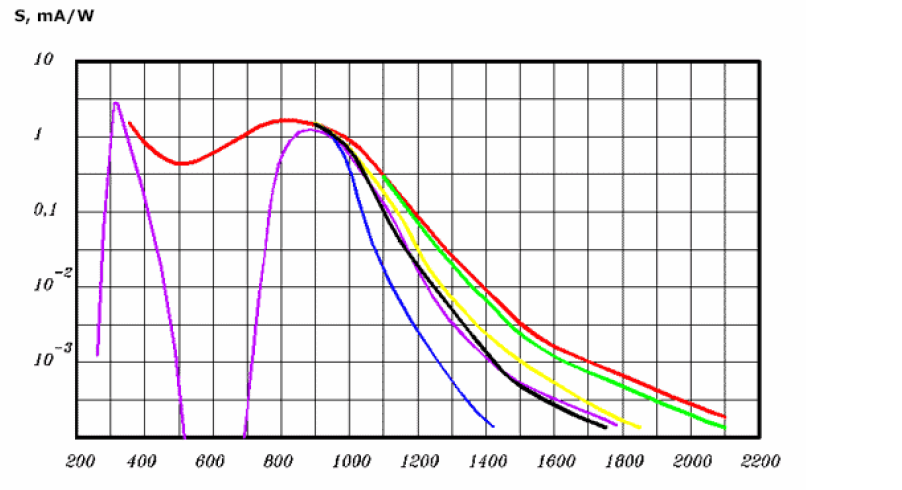

紫色—UV/IR viewer Abris-M
红色—IR viewer Abris-M 2000
绿色—IR viewer SM-3R 2000
黄色—IR viewer Abris-M 1700, hybrid-intensified camera CONTOUR
黑色—IR viewer SM-3R 1700
蓝色—IR viewer Abris-M 1300



响应功率密度         波长
20μW/cm²             1.06 μm
500 μW/ cm²         1.3 μm
3 mW/cm²             1.5 μm
50 mW/cm             1.7 μm
180mW/cm²           1.8 μm
2W/cm²                  2.0 μm

根据要求可提供Abris-M红外激光观察镜红外观察仪的配件：

• 面罩（可戴在头上，无需手柄）
• 红外照明光源（波长800nm、900nm）

• 中性滤光片（透过率：2-5%，波长：1064nm）

• CCD 相机适配器

• 显微镜适配器

• 1X 镜头可变光阑

• 视频适配器 VA-1

Abris-M红外激光观察镜红外观察仪产品参数：

型号	UV/IR Abris-M	Abris-M version 1	Abris-M version 2
响应波长	270-1700 nm	Abris-M 1300 350-1300 nm Abris-M 1700 350-1700 nm Abris-M 2000 350-2000 nm	Abris-M 1300 350-1300 nm Abris-M 1700 350-1700 nm Abris-M 2000 350-2000 nm
分辨率	30 Lp/mm	60 Lp/mm	60 Lp/mm
视角	20°	40°	20°
放大倍数	1倍	1倍	2倍
物镜	F1.6/26 mm	F1.4/26 mm	F1.8/50 mm
聚焦距离	0.15-无穷	0.15-无穷	0.25-无穷
透镜工作距离	12.5 (+/-0.2) mm	12.5 (+/-0.2) mm	12.5 (+/-0.2) mm
电池	1.5V 3A	1.5V 3A	1.5V 3A
屏幕不均匀性	<20%	<20%	<20%
响应不均匀性	<15%	<15%	<15%
图像失真度	<18%	<18%	<18%
电池使用寿命	35小时	35小时	35小时
重量	380g	380g	420g
体积	140x78x52 mm	140x78x52 mm	205x78x52 mm
