掺铒光纤 (EDF)

产品应用产品广泛应用于通信领域 DWDM 放大器 CATV 放大器 980nm 或1480nm 泵浦陆地或水下通信产品特点 ..

返回列表

产品详情

产品应用

产品广泛应用于通信领域

DWDM 放大器
CATV 放大器
980nm 或1480nm 泵浦
陆地或水下通信

产品特点

优异的光纤均匀性
高功率转换效率和低噪声设计
业界领先的光纤几何性能
低PMD 特性
DLPC9 双层涂覆确保优异的光纤机械性能
良好的抗氢损特性

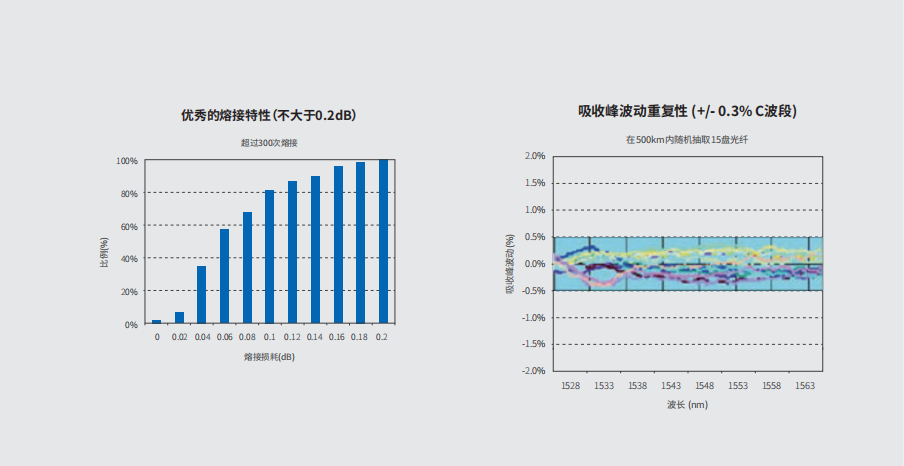

低熔接损耗特性

光学特性

规格参数

光纤类型	EDF3/6/125-23	EDF7/6/125-23	EDF13/6/125-23	EDF22/6/125-23	EDF36/6/125-23
产品编号	ED1011-A	ED1012-A	ED1013-A	ED1015-A	ED1016-A
应用波段	C 波段	C 波段	C & L 波段	C & L 波段	C & L 波段
光学性能
吸收峰值1529nm (Max.[1528-1532nm]) 范围 (dB/m)*①	3.0 ~ 4.0	6.0 ~ 9.0	10.0 ~ 15.0	20.0 ~ 24.0	33.0 ~ 39.0
吸收峰值1529nm (Max.[1528-1532nm]) 典型值 (dB/m)*①	3.5	7.0	13.0	20.0	36.0
250m光纤长度的吸收峰值波动(%)	≤2.5	≤2.5	≤3.0	≤3.0	≤3.0
背景损耗 (Min.[1100~1300nm])dB/km	≤10	≤10	≤10	≤10	≤10
弯曲敏感度 (dB) (2m,弯曲直径15mm，1圈， λ＜1625nm) (dB)	≤0.1	≤0.1	≤0.1	≤0.1	≤0.1
截止波长 (nm)*②	≤980	≤1300	≤1300	≤1300	≤1300
模场直径1550nm (μm)*③	5.4 ~ 6.0	4.7 ~ 6.1	5.2 ~ 6.0	5.1 ~ 5.9	5.1 ~ 5.9
数值孔径	0.21 ~ 0.25	0.21 ~ 0.25	0.21 ~ 0.25	0.21 ~ 0.25	0.21 ~ 0.25
熔接损耗 (与G.652光纤在1300nm和1700nm) (dB)	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
偏振模色散系数 (fs/m)	≤15	≤15	≤15	≤15	≤15
几何性能
包层直径 (μm)	125.0±2.0	125.0±2.0	125.0±2.0	125.0±2.0	125.0±2.0
涂覆层直径 (μm)	250.0±15.0	250.0±15.0	250.0±15.0	250.0±15.0	250.0±15.0
芯/包同心度 (μm)	≤0.6	≤0.6	≤0.6	≤0.6	≤0.6
包/涂覆层同心(μm)	≤12.5	≤12.5	≤12.5	≤12.5	≤12.5
机械性能
光纤强度 (kpsi)	150	150	150	150	150
商业段长 (±5 m)(m)	250, 500, 1000	250, 500, 1000	250, 500, 1000	250, 500, 1000	250, 500, 1000
环境性能
存储温度 (℃)	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85
工作温度 (℃)	-5~ +75	-5~ +75	-5~ +75	-5~ +75	-5~ +75
存储湿度(非凝露)(%)	5 ~ 95	5 ~ 95	5 ~ 95	5 ~ 95	5 ~ 95
工作湿度(非凝露)(%)	5 ~ 95	5 ~ 95	5 ~ 95	5 ~ 95	5 ~ 95
